DIN6319 gömb alakú alátét Konvex és homorú önbeálló alátét: rögzítse a szerelvény szögeltérését

Mi okozza a szögeltérést a csavarkötésekben

A nehézipari gyártásban és a precíziós berendezések összeszerelésében a csavarkötések szögeltérése az egyik leginkább figyelmen kívül hagyott, de leginkább befolyásoló rejtett probléma. A megmunkált felületek egyenetlensége, a hegesztési deformáció, a berendezés alapozása és a kézi szerelési hibák mind nem párhuzamos illesztési síkokhoz vezetnek. Hosszan tartó nagy terhelés és mechanikai vibráció esetén az apró dőlésszögek folyamatosan hajlító feszültséget keltenek a csavarokon, ami menetkopáshoz, csavarfáradáshoz, kilazuláshoz és akár hirtelen töréshez is vezethet.

A legtöbb hagyományos összeszerelési megoldás közönséges lapos alátéteket vagy rugós alátéteket használ a rögzítés elősegítésére. Ezek a hagyományos rögzítőelemek azonban csak egyszerű nyomáseloszlató és kilazulásgátló szerepet töltenek be. Egyáltalán nem rendelkeznek szögkompenzációs képességgel, és nem tudják kiküszöbölni az excenter hajlító erőt. A nagy pontosságú öntőformák, hidraulikus berendezések és nehéz acélszerkezetű létesítmények esetében a közönséges alátétek használata nagymértékben csökkenti az összeszerelés stabilitását és lerövidíti a berendezés teljes élettartamát.DIN6319 gömb alakú alátét Konvex és homorú önbeálló alátéttökéletesen megoldja az iparban az összeszerelési szögeltérés régóta fennálló fájdalompontját. Egyedülálló domború-konkáv páros gömbszerkezete aktívan alkalmazkodik a ferde beépítési felületekhez, a szabálytalan hajlítófeszültséget egyenletes tengelyirányú nyomássá alakítja, és alapvetően védi a csavarkötések biztonságát és stabilitását.

DIN6319 alátét VS hagyományos alátét: Alapteljesítmény-összehasonlítás

Annak érdekében, hogy a mérnökök és a vásárlók pontosan kiválaszthassák a rögzítőelemeket a különböző munkakörülményekhez, alapos teljesítmény-összehasonlítást végzünk az önbeálló gömbalátétek és a közönséges lapos alátétek/rugós alátétek között. A hagyományos alátétek szerkezeti hibái nagy teherbírású és megdöntött összeszerelési forgatókönyvek esetén teljes mértékben feltárulnak, míg a DIN6319 készletek szerkezeti előnyei teljes mértékben tükröződnek.

Összehasonlító elem	Közönséges lapos alátét / rugós alátét	DIN6319 gömb alakú alátétkészlet
Szögkompenzációs képesség	Nincs, nem tud alkalmazkodni a ferde felületekhez	Támogatja a 3-4°-os szögeltérés kompenzációt, aktív önbeállást
Bolt stressz állapot	Könnyen előállítható hajlítófeszültség és excentrikus terhelés	Kiküszöböli a hajlítóerőt, tiszta axiális feszültségű csapágyat
Rezgésállóság	Gyenge, tartós rezgés hatására könnyen lazítható	Stabil illeszkedés, hatékonyan ellenáll a vibráció lazításának
Élettartam	Rövid, könnyen okoz csavarfáradási károkat	Hosszú élettartam, csökkenti a berendezés karbantartási gyakoriságát
Alkalmazható forgatókönyvek	Csak lapos és könnyű terhelésű összeszerelésre alkalmas	Professzionális nagy terhelésű, egyenetlen és döntött összeszereléshez

Az összehasonlításból nyilvánvaló, hogy a hagyományos alátétek csak a legalapvetőbb rögzítési igényeket tudják kielégíteni. Egyenetlen szerelési felületekkel és nagy terhelésű munkakörülményekkel szembesülve nem tudják ellensúlyozni a szerkezeti hibákat. Ezzel szembenDIN6319 gömb alakú alátét Konvex és homorú önbeálló alátétprofesszionálisan ipari hibakompenzációra készült. Automatikusan be tudja állítani az illesztési szöget a tényleges beépítési állapotnak megfelelően, biztosítva, hogy minden csavar függőlegesen és egyenletesen legyen megfeszítve, ami pótolhatatlan alapvető előny a magas színvonalú ipari összeszerelésben.

A gömb alakú alátétkészletek működési elve

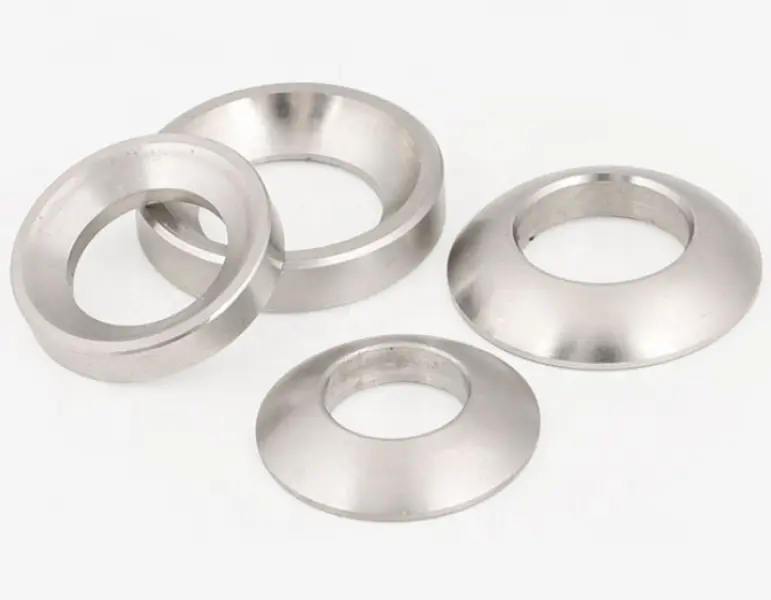

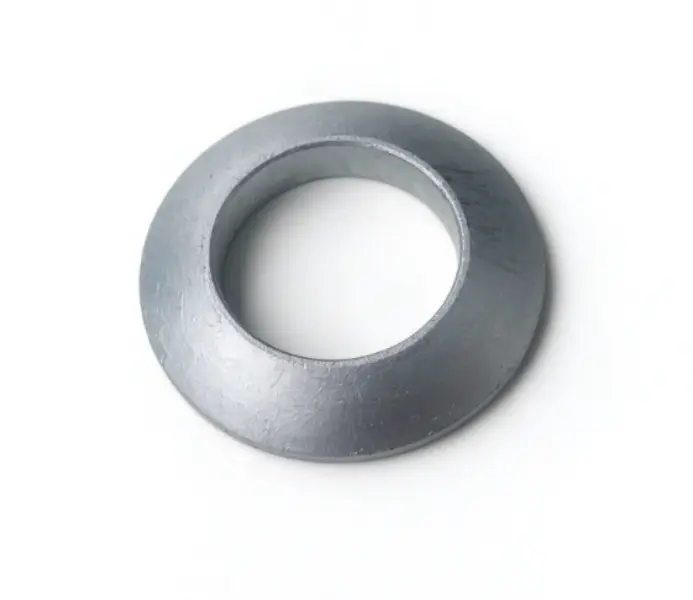

Egy teljesA DIN6319 önbeálló alátétkészlet hozzáillő C-típusú domború alátétből állés D-típusú homorú alátét. A precíziós kovácsolás és az ultrafinom csiszolás után a gömb alakú érintkezési felület sima és lapos, nagy illesztési pontossággal és rugalmas csúszóteljesítménnyel. A berendezés beépítése során a szerelési sík megdöntése vagy eltolása esetén a domború és konkáv ívelt felületek szabadon csúszhatnak a teljes szögönkorrekcióhoz, teljesen illeszkedve a csavarhoz és a préselt munkadarab felületéhez.

Ez a működési elv teljesen megváltoztatja a hagyományos lapos tömítések kényszerszerelési állapotát. Megakadályozza a szerelési hibák kényszerkalibrálásából adódó csavarcsavarozást és -hajlítást, biztosítja, hogy a csatlakozási rendszer mindig optimális feszültségi állapotban legyen, és nagymértékben javítja a mechanikus berendezések általános merevségét és stabilitását.

Anyag fokozat	Maximális folyamatos üzemi hőmérséklet	Ajánlott nyomatéktényező	Alkalmazható környezetvédelmi tippek
C45 szénacél	220 ℃	0,14-0,18	Általános ipari, forma belső szerelés
A2 rozsdamentes acél	300 ℃	0,18-0,22	Párás beltéri, közönséges korróziógátló jelenet
A4-es rozsdamentes acél	315℃	0,19-0,23	Tengerparti sópermet, vegyi korrozív környezet

Anyag- és felületkezelés gyakorlati érték

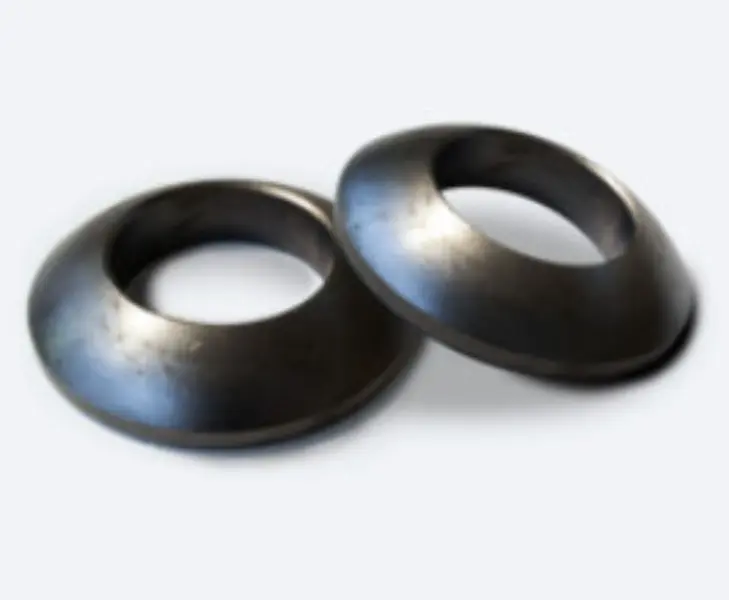

A különböző anyag- és felületkezelési konfigurációk lehetővé teszik az alátétek célzott környezeti alkalmazkodóképességét.DIN6319 gömb alakú alátét Konvex és homorú önbeálló alátétváltozatos anyaglehetőségeket fogad el. A fehér kék horganyzású C45 szénacél alátétek egyenletes bevonattal és stabil rozsdamentességgel rendelkeznek, alkalmasak a legtöbb kültéri és általános ipari összeszerelési forgatókönyvre. A fekete-oxiddal kezelt termékek alacsony súrlódásúak és nem tükröződnek vissza, ami alkalmasabb a precíziós szerszám belső rögzítésére, és nem befolyásolja a penész feldolgozási pontosságát. Az A2/A4-es rozsdamentes acél alátétek felhagynak a felületi bevonatvédelemmel, oxidációval és korrózióval szemben, így tökéletesen alkalmazkodnak a magas páratartalomhoz, sópermethez és kemény vegyi munkakörülményekhez.

Minden anyag tanúsított nagy acélgyárakból származik, stabil mechanikai tulajdonságokkal és megbízható keménységgel, így biztosítva, hogy az alátétek ne deformálódjanak vagy tönkremenjenek hosszú távú nagy nyomás hatására. A személyre szabott mérnöki igények kielégítése érdekében személyre szabott felületkezeléseket és speciális méretű termékeket támogatunk.

Tipikus alkalmazási forgatókönyvek

Erőteljes szögkorrekciójával és stressz-egyensúlyi teljesítményével,DIN6319 gömb alakú alátét Konvex és homorú önbeálló alátétszéles körben használják a nagy pontosságú és nagy teljesítményű ipari területeken. A formaiparban az ismételt befogás, hőtágulás és összehúzódás a formalemez deformálódását és síkossági eltérését okozza, és az önbeálló alátétkészlet automatikusan kompenzálja az apró szöghibákat, hogy stabilan tartsa a szerszám szorítóerejét.

Nehézgépeknél, hidraulikus berendezéseknél, acélszerkezet-mérnöki és generátorbázis-szerelésnél gyakori az alapozás és a berendezésszerelési eltérés. A DIN6319 alátétkészlet hatékonyan megoldja a csavarkötések egyenetlen igénybevételének problémáját, megakadályozza a berendezés vibrációját és a laza csatlakozást, és biztosítja a mechanikai rendszerek hosszú távú stabil működését. Szükséges optimalizált rögzítési tartozék a gépészeti tervezéshez és a berendezések korszerűsítéséhez.

Szabványos csomagolási és exportszállítási garancia

Professzionális, exportorientált rögzítőelem-gyártóként a Ningbo Gangtong Zheli Fasteners Co., Ltd. szigorú export-minőségű szabványosított csomagolást alkalmaz minden kész alátéthez, hogy biztosítsa a termék integritását a távolsági, határokon átnyúló szállítás során. A hagyományos termékeket víz- és nedvességálló műanyag belső zacskóba csomagolják, amelyhez megvastagított, megerősített karton külső csomagolás tartozik, amely hatékonyan megakadályozza a termék felületi rozsdásodását, karcolódását, ütközését és deformálódását.

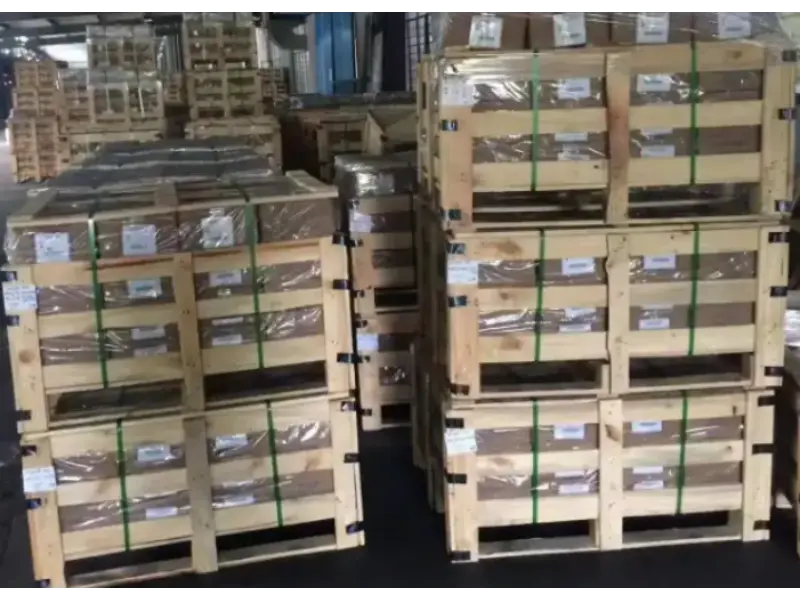

Tömeges exportrendeléseknél és magas színvonalú vevői rendeléseknél a szállítás biztonságának további növelése érdekében testreszabott fadobozos és raklapos csomagolást támogatunk. Minden csomagolás támogatni tudja a testreszabott vásárlói márkalogókat és exkluzív címkéket, hogy megfeleljen a márkaexport és a raktárkezelési igényeknek. Csapatunk minden szállítás előtt teljes körű vizsgálatot végez a termék megjelenésére, méretére és mennyiségére vonatkozóanDIN6319 gömb alakú alátét Konvex és homorú önbeálló alátét,válogatja és csomagolja szigorúan a nemzetközi exportszabványoknak megfelelően, és teljesítse az igazoló dokumentumok összegyűjtését, biztosítva az áruk biztonságos és akadálymentes szállítását a globális ügyfelek számára.

Miért válassza a Ningbo Gangtong Zheli kötőelemeket?

A magas színvonalú DIN szabványú kötőelemek kutatás-fejlesztésére és gyártására összpontosítunk, fejlett gyártási technológiával és teljes minőségellenőrző rendszerrel. MindenDIN6319 gömb alakú alátét Konvex és homorú önbeálló alátétA termékek szigorúan a német ipari szabványok szerint készülnek, precíz mérettűréssel és kiváló csereszabatossággal.

A nyersanyag beérkezésétől a precíziós feldolgozáson, felületkezelésen át a késztermék csomagolásáig és szállításáig minden láncszem szabványos minőségellenőrzést hajt végre. Mintatesztelési szolgáltatásokat, teljes méretű testreszabást M6-tól M64-ig, stabil készletellátást, valamint professzionális értékesítés előtti és értékesítés utáni technikai támogatást biztosítunk. Megbízható termékminőséggel és átgondolt exportszolgáltatással hosszú távú együttműködési kapcsolatokat építettünk ki európai, amerikai, délkelet-ázsiai és más régiók vásárlóinkkal, széles körű elismerést nyerve a globális ipari kötőelemek piacán.

GYIK

1. kérdés: Szükséges-e domború és homorú alátéteket teljes készletként használni?

A1: Igen. Csak a hozzá illesztett C-típusú konvex és D-típusú homorú alátétcsoport képes megvalósítani a szerelvény szögeltérésének kiegyenlítésének önbeálló funkcióját. Egyetlen alátét nem tud csúszó illeszkedést kialakítani, és nem érhet el szögkorrekciós hatást.

2. kérdés: Mi a legnagyobb különbség a DIN6319 gömb alakú alátétek és a hagyományos alátétek között?

A2: A fő különbség a szögkompenzációs képesség. A közönséges alátétek csak a nyomást képesek eloszlatni, míg a DIN6319 önbeálló alátétek aktívan korrigálják a telepítés dőlését, kiküszöbölik a csavarok hajlítási feszültségét, és nagymértékben javítják a nagy teherbírású csatlakozások biztonságát és élettartamát.

3. kérdés: Használhatók-e a DIN6319 alátétek magas hőmérsékletű és korrozív környezetben?

A3: Igen. Számos anyaglehetőségünk van. Az A2/A4-es rozsdamentes acél modellek alkalmazkodnak a korrozív környezetekhez, és a kiváló minőségű anyagok ellenállnak a folyamatos magas hőmérsékletű munkakörülményeknek, kielégítve a különféle durva forgatókönyvek használati igényeit.
